UV, Xenon Lamp 관련
USHIO사 UV Lamp는 반도체 Device-Flat Panel Display-Print 배선판 등, Photolithography 공정에서 노광기의 UV 광원으로 사용됩니다.
평행광에 따른 노광 처리에 최적의 휘선 Spectrum(365nm, 405nm, 436nm)를 방사하는 고휘도 점광원 Lamp입니다.
취급 주의사항
[경고]
- 점등 중 Lamp를 직시하지 마시기 바랍니다. Lamp는 고휘도 자외선이 나오기 때문에 눈이 상할 수 있습니다.
- 점등 중 Lamp로부터 빛을 직접 피부에 닿지 않도록 해주시기 바랍니다. 피부 염증을 유발하는 원인이 됩니다.
- 점등 중 또는 소등 후 잠시동안 Lamp에 접근하지 말아주세요. 화상의 원인이 됩니다.
- 점등 중 또는 소등 후 잠시동안 Lamp에 종이 및 천 등, 타기 쉬운 것을 가까이 하지 말아 주세요. 화재의 원인이 됩니다.
- Lamp 점등 시에는 극성이 틀리지 않도록 주의해 주시기 바랍니다. 극성을 바꾸어 점등 해버리면 사용 불능이 됩니다.
- Lamp 점등은 반드시 전용 등기구와 전용 전원을 사용해 주시기 바랍니다. 적합하지 않은 기구의 사용은 파손의 원인이 됩니다.
- Lamp의 탈착 및 기구 청소 시에는 반드시 전원을 OFF 해주시기 바랍니다. 감전의 원인이 됩니다.
[주의]
- 본 제품은 Glass 제품이기 때문에, 강한 충격이나 상처가 발생하지 않도록 주의해 주시기 바랍니다.
- 또한, 비틀림•굽힘 등의 힘이 가해지지 않도록 해주시기 바랍니다.
- 수명 기간 혹은 그 이전에 Lamp 교환을 추천합니다.
- 수명을 초과하면 석영 Glass의 강도가 저하해, 드물게 파손되는 경우가 있습니다.
- 전류, 전압, 냉각 등의 사용 조건은 반드시 지켜 주시기 바랍니다. Lamp 파손, 단수명의 원인이 됩니다.

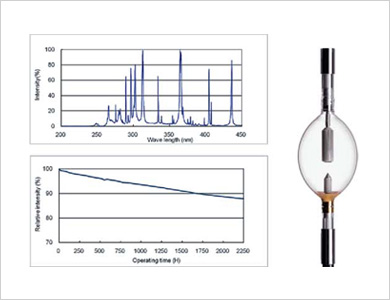

반도체용 UV LAMP
반도체 Device 제조분야에 있어, Non-critical 배선 Pattern 형성용도, 조도의 열화가 작고, Throughput 안정화에 적합합니다.

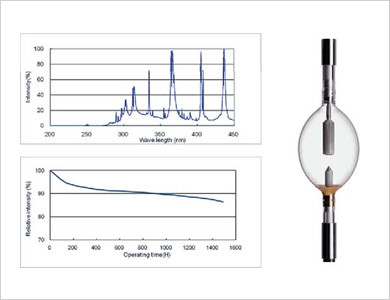

Flat Panel Display용, UV LAMP
Flat Panel Display 제조분야에 있어 배선 Pattern 형성용도, 대화면화에 대응하기 위해, 초대형 Lamp 제작 기술을 자랑합니다.

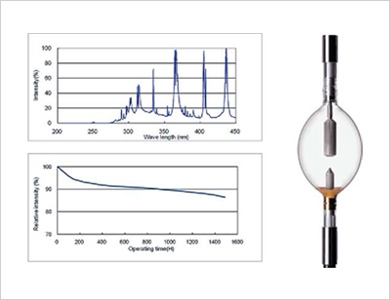

Print 배선판용, UV LAMP
Print 배선판 제조분야에 있어 Fine 배선 Pattern 형성용도 및 많은 장치 Maker에 순정품으로, 납품하고 있는 고품질 Lamp입니다.
UV LAMP 취급상의 주의
- Lamp 점등 중에는 강력한 자외선을 방사하여, Lamp 내부의 압력이 높아집니다.
- 반드시 Lamp House 안에서 점등하여 주시기 바랍니다.
- Lamp 점등 중은, 절대로 육안으로 바라보지 마시기 바랍니다. 강력한 자외선에 의해 눈을 상하게 할 위험성이 있습니다.
- 사용 전에는 알콜류로 더러움을 닦아 내실 것을 추천합니다. 지문이나 이물질 등의 더러움이 부착되어 있을 경우, Trouble의 원인이 됩니다. Lamp는 양쪽 구금을 고정하면, 점등 중의 열팽창에 의해, 파손될 위험성이 있습니다. 부착 시에는 한쪽편이 2~3mm 가동될 수 있는 구조로 해주시기 바랍니다.
- UV Lamp는 수직점등 사양입니다. UP 표지가 있는 구금을 반드시 위로하여 주시기 바랍니다. 또한, 접속 시에는 극성에 주의하여 주시기 바랍니다. 극성이 틀릴 경우, 파손 등의 Trouble을 방지하기 위해, Lamp 부착 시에는 반드시 Lamp 단자와 Lamp House 단자의 산화•변색 여부를 확인해 주시기 바랍니다.
- 사용한 Lamp는 산업 폐기물로 반드시 허가를 받은 처리업자에게 처리 의뢰를 해주시기 바랍니다.
- Lamp에는 고압 가스 및 수은 등이 봉입되어 있기 때문에 부상 및 환경 파괴의 원인이 됩니다.
