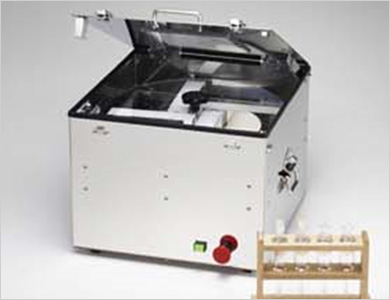

SULPHAMETER SET

크롬 도금액 중의 황산 농도를 분석합니다. (직독식)
원심 분리식 침전법
약품기구 일체식
약품의 일부에 독성물질이 포함되어 있습니다.

설비 치수 : 470(L) x 470(W) x 370(H) mm
본체 중량 : 40Kg
입력 전압 : AC100V
소비 전력 : 120W

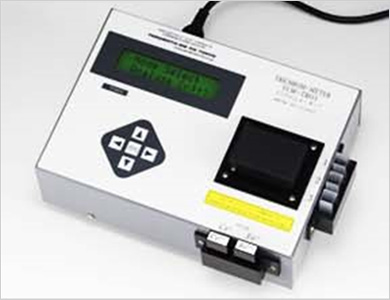

TRICHROM - METER

6가 크롬 도금액 중의 3가 크롬 및 철분을 정확하게 측정합니다.
(광전비색계(Photoelectrometer)에 의한 직독식)

외형 치수(설치 치수) : 200(L) x 270(W) x 110(H) mm
본체 중량 : 2.3Kg
입력 전압 : AC100V ~ 240V, 50/60Hz
소비 전력 : 2W

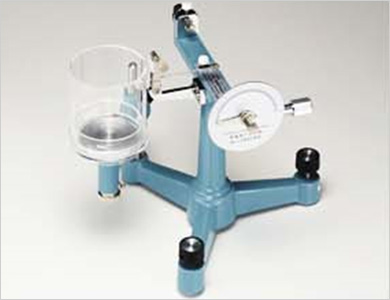

표면장력 측정기

Du NOUY식 표면 장력계입니다.
크롬, 징케이트, 니켈 도금액 등의 관리에
최적이고, 간단하게 표면장력을 측정할 수 있습니다.

외형 치수 : 300(L) x 300(W) x 300(H) mm
본체 중량 : 2Kg

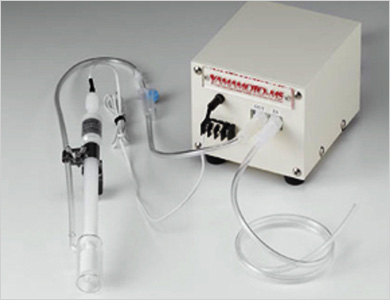

황산동 염소 측정기

황산동 도금액 중의 염소 이온 농도를 측정합니다.
미량의 염소 이온은 광택과 레벨링에 꼭 필요하고,
적절한 농도 관리가 필요합니다.

측정 범위 : 20 ~ 210mg / ℓ
외형 치수(설치 치수) : 150(L) x 200(W) x 420(H) mm
본체 중량 : 1.6kg
입력 전압 : AC100V
소비 전력 : 2W

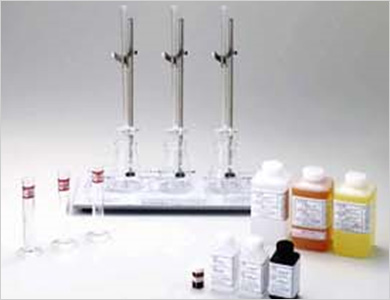

직독식 분석기

직독식이기 때문에 결과값을 별도로 계산할 필요가 없습니다. 눈금을 읽는 값 자체가 결과값입니다.

외형 치수 : 220(L) x 500(W) x 500(H) mm
재 질 : 바이렉스 유리, 아크릴, PVC, SUS304, 황동

분석 가능 도금액

크롬 도금액 중의 무수크롬산 농도 측정
니켈 도금액 중의 황산니켈, 염화니켈, 붕산 농도 측정
설파민산니켈 도금액 중의 설파민산니켈, 염화니켈, 붕산 농도 측정
청화아연 도금액 중의 금속아연, 전청화소다, 가성소다의 농도 측정
징케이트 아연 도금액 중의 금속아연, 가성소다의 농도 측정
청화동 도금액 중의 청화동, FREE 청화소다의 농도 측정
황산동 도금액 중의 황산동, 황산 농도 측정
피로린산등 도금액 중의 금속동, 피로린산칼륨 농도 측정
산세액, 탈지액 등 오염된 액의 황산, 염소, 가성소다의 농도 분석

염화니켈 스트라이크 도금액 중의 염화니켈, 염산 농도 분석
무전해 니켈 도금액 중의 금속니켈, 차아인산소다 농도 분석
염화동 애칭액 중의 염화 제2동 및 염산 농도 측정
알루마이트 전해액 중의 염산 및 금속알루미늄 농도 측정
알루마이트 봉공액 중의 질산니켈 농도 측정

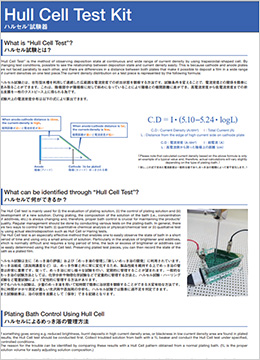

헐셀 시험장치10A15형

헐셀 시험은 전기 도금의 특성을 간단히 조사할 수 있는 시험방법입니다. 1매의 시험편에 넓은 범위의 음극전류밀도의 도금피막을 얻을 수 있고, 최적의 도금 조건을 조사하거나, 첨가제 등의 약액의 과부족, 미량불순물의 유뮤, 합금피막의 석출 분포 등의 영향을 간단하게 조사할 수 있습니다.

부속의 직류전원은 고성능 전원으로 10mA ~ 10A까지의 범위에서 STEP 전류를 작성하는 등 헐셀 시험 이외에도 이용이 가능합니다.
처음 헐셀을 준비할 경우 본 set를 사용하시는 것이 편리합니다.

[SET 내역]

헐셀 가온형 수조 / 헐셀용 전원(YPP15101C, 온도조절기능,
과열방지기능 · 센서 · 티탄 클립 리드선 포함) / 히터 /

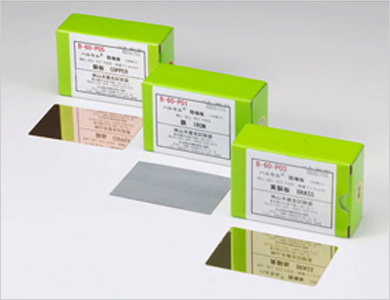

헐셀용 양극판 · 음극판 / 공기 펌프 / 그 외

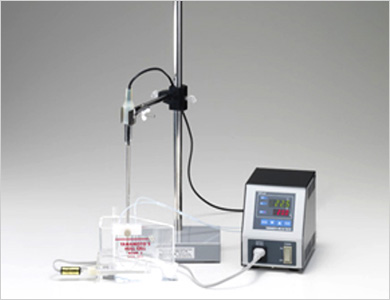

헐셀 시험장치 YTC300

헐셀 시험은 전기 도금의 특성을 간단히 조사할 수 있는 시험방법 입니다. 1매의 시험편에 넓은 범위의 음극전류밀도의 도금피막을 얻을 수 있고, 최적의 도금 조건을 조사하거나, 첨가제 등의 약액의 과부족, 미량불순물의 유무, 합금피막의 석출 분포 등의 영향을 간단하게 조사할 수 있습니다. 부속의 직류전원은 맥동율이 4% 정도이고, 전류는 10A입니다.

[SET 내역]

헐셀 가온형수조 / 온도조절기 / 히터 / 헐셀용 양극판 · 음극판 / 에어 펌프 / 티탄 클립 포함 리드선 / 그 외

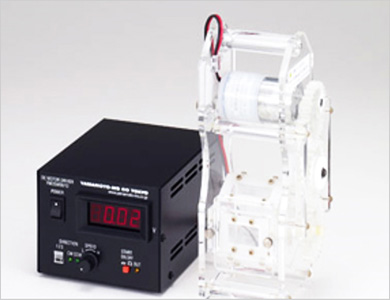

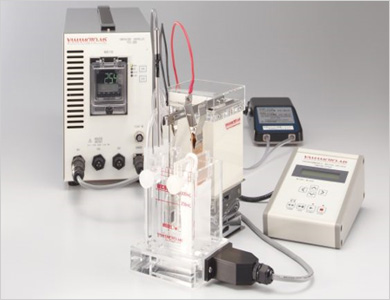

고속 도금용 헐셀 시험장치

고속 도금에 대응한 새로운 헐셀 시험기입니다. 종래의 헐셀 시험과 동등의 정보를 교반 속도별로 얻을 수 있습니다.
고속 도금용 헐셀과 교반 효과 시험기의 구성은 일부를 제외하고 대부분의 부품이 공용품입니다. 통상의 도금액 관리에도 사용할 수 있습니다.

수조 용량 : 5L
외형 치수(설치 치수) : 325(L) x 305(W) x 730(H) mm
중량 : 13.5kg
회전장치 용량 : 35W

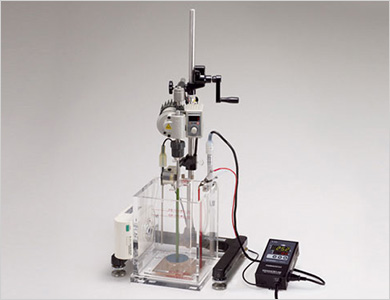

교반 효과 시험기

고속 도금에 대응할 수 있는 새로운 시험방법입니다. 1매의 시험편 위에 일정한 전류밀도에서의 교반 속도의 영향을 조사할 수 있습니다. 교반 효과 시험기와 고속 도금용 헐셀의 구성은 일부를 제외하고 대부분의 부품이 공용품입니다. 통상의 도금액 관리에도 사용할 수 있습니다.

[특허취득상품]

수조 용량 : 5L
외형 치수(설치 치수) : 325(L) x 305(W) x 730(H) mm
중량 : 13.5kg
회전장치 용량 : 35W

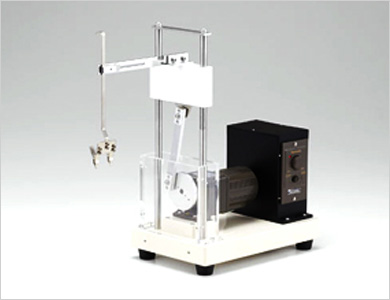

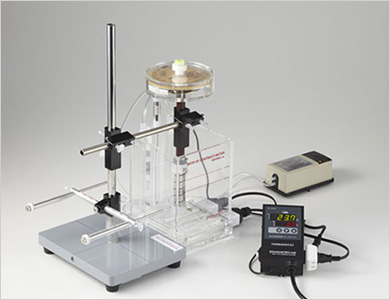

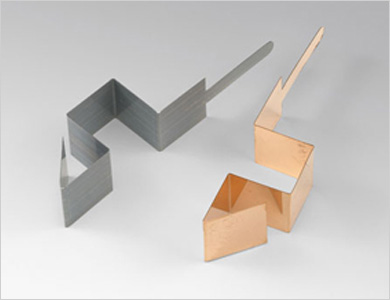

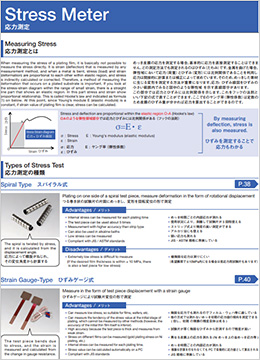

스파이럴 응력계

각종 도금액의 응력을 측정하는 시험 장치입니다.
(전기 도금 / 무전해 도금 모두 사용 가능합니다.)
저응력을 조사하시려는 분은 별도 저응력용 시험편을 사용 바랍니다.
JIS H8626 기준에 의거함

[SET 내역]

스파이럴 응력계용 수조 / 스파이럴 콘트렉트 METER /

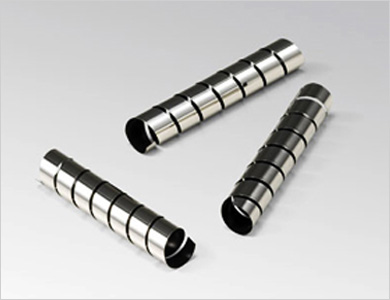

스파이럴 시험편 / 온도조절기 1KW(ON/OFF, PID 제어)
히터 / AIR PUMP / 스텐드 / 티탄 클립 포함 리드선 / 그 외
(양극판은 별도 판매)

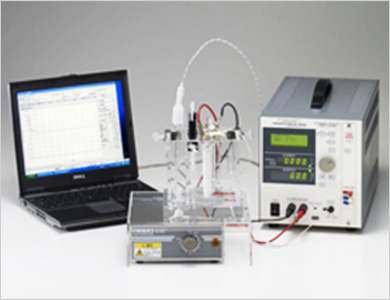

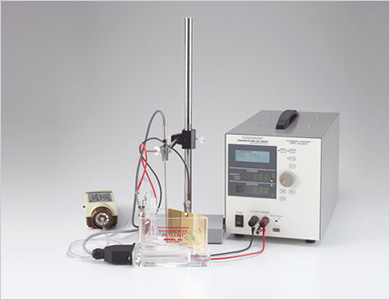

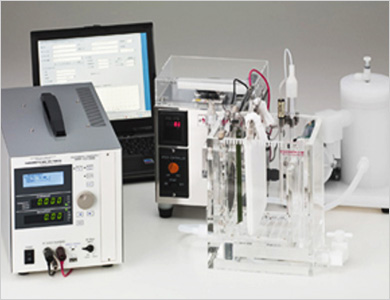

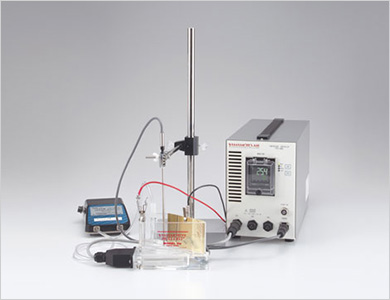

히즈미(뒤틀림) 게이지식 정밀 응력계

종래의 응력계에서는 알 수 없었던, 미세한 응력을 측정할 수가 있습니다. WAFER용 정밀도금전원 YPP15100A의 SLOT에 전용의 응력계 보드를 삽입하여 사용합니다. 측정 중인 DATA는 PC를 이용하여 리얼 타임으로 표시, 누적됩니다.
EXCEL 프로그램에서도 편집이 가능합니다. (PC는 별매)

[전원 및 응력측정 보드부의 사양]

입력 전압 : AC100 ~ 200V±10% (50/60Hz±5%)
출력 전압 / 출력 전류 : DC 0 ~ 15V / 0 ~ 10A
최소분해능 : 1mA / 10mV / 0.1mC
온도조절기능 : 1KW (ON/OFF, PID 제어)
본체 중량 : 8.8kg
대응 OS : Windows 98, 2000, Me, XP, Vista, 7

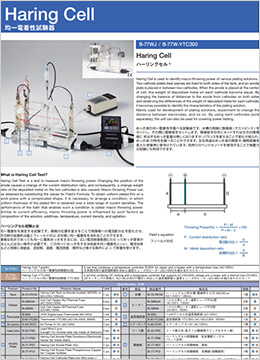

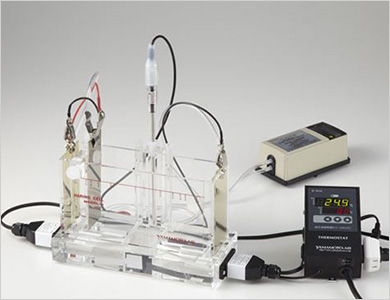

하링셀 set

각종 도금액의 균일 전착성을 조사하는 시험장치입니다.
별매품의 bent cathode를 사용하면 피복력 시험도 가능합니다.
상표등록 상품

[SET 내역]

하링셀용 수조 / 하링셀용 양극판 / 하링셀용 음극판 /
히터 1KW 온도 조절기 (ON/OFF, PID 제어) / 에어 펌프,
티탄 클립 포함 리드선 / 그 외 (전원은 별매)

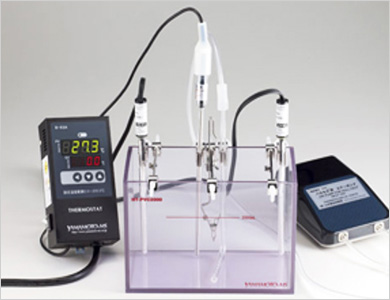

실험용 수조 PVC 2000 SET

비교적 적은 액량으로 간단한 실험을 정확히 할 수 있습니다. ANODE와 CATHODE의 고정이 쉽고, 편리합니다.
치수에 맞춘 양극판이나 캐소드 로커 등의 옵션 PARTS도 풍부하게 준비해 두고 있습니다.

*수조만 판매도 가능합니다.

[SET 내역]

2L 실험용 수조 PVC2000 1 / 양극 부스바 2 / 음극 부스바 1 /
티탄 클립 포함 치구 / WAFER 수조용 히터 2 / 공기교반 아크릴 파이프 1 / 헐셀용 에어펌프 1 / 스테인레스 고정구 4 /
1Kw 디지털식 온도조절기 1

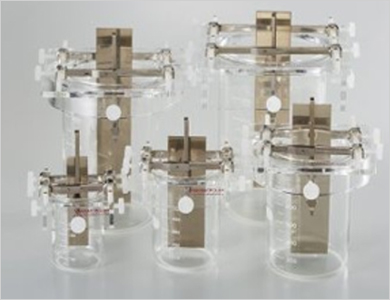

비이커 도금 시험장치

적당한 비이커 실험을 보다 간단하고 정확하게 진행할 수 있습니다. 양극, 음극의 고정이 쉽고 편리합니다.
전기 도금, 무전해 도금에 사용할 수 있습니다. 표준은 1L와 2L 비이커용입니다만, 그 외의 사이즈는 문의 바랍니다. 치수가 정확한 양극판이나 퍼들 캐소드 로커 등이 있습니다. 겸용하여 사용 바랍니다.

재질 : 아크릴, PP
외형 치수 : 1L용 151(L) x 151(W) x 51(H) mm
2L용 185(L) x 185(W) x 53(H) mm
내열 온도 : 65°C (아크릴) 95°C (PP)

마이크로셀 SET

아크릴 수지제의 소형 도금 실험용 SET입니다.
수조의 바닥에 히터를 넣어서 가온합니다. 공기 교반을 하여, 실리콘 칩 도금이나, 범프 도금 등의 기초 실험에 최적입니다.
(M1 : 300mL, M2 : 500mL, M3 : 1000mL)
핀셋 치구가 표준입니다.

[SET 내역]

마이크로셀 수조 (부스바-핀셋 치구 포함) / 온도조절기 1KW
(ON/OFF, PID제어) / 히터 / 에어 펌프 / 티탄 클립 포함 리드선 외

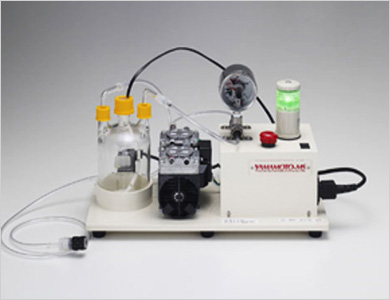

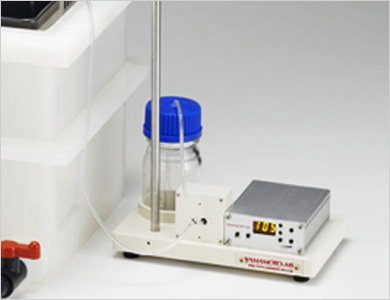

첨가제 적하 장치

소량의 첨가제나 pH 조정액을 보충할 수 있는 소형의 적하 PUMP입니다. 약액의 종류에 따라 타입이 다릅니다.
어테치먼트를 이용하여 비이커나 수조의 가장자리에 배출부를 직접 설치하는 것 도 가능합니다. 소음도 거의 없고, 설치 면적이 작습니다.

입력 전압 : AC100 ~ 120V 50/60Hz
재질(접액부) : Glass, PVC, EPDM, COC
외형 치수 : 120(L) x 190(W) x 300(H) mm (스탠드 포함)
유량 : MAX 8ml/min
본체 중량 : 약 1.0kg

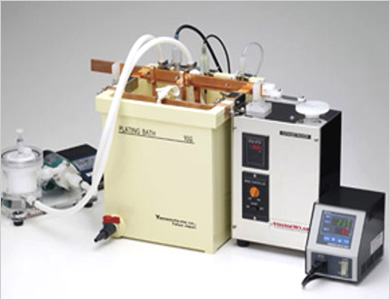

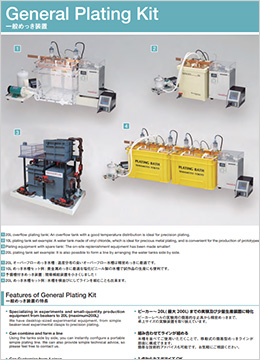

10리터 도금수조 SET

실험이나 파일럿 양산, 귀금속 도금에 최적인 PVC 재질의 수조입니다. 배치 타입으로 사용하시면 이동식 간이형 도금 라인을 쉽게 구성할 수 있습니다. 전용 캐소드 로커, 양극판, 여과기를 겸용하여 활용해 주세요. 내열온도는 약 65도입니다.

[SET 내역]

10L 수조 1 / 부스바 3 / 걸이치구 3 / 에어펌프 1 / 에어
파이프 1 / 리드선 3 (온도조절기•히터•여과기•캐소드 로커• 양극은 별매입니다.)
내부 치수 : 240(L) x 220(W) x 280(H) mm

*사진은 조합 견본입니다.
(SET+캐소드 로커 / 여과기 / 온도조절기(히터))

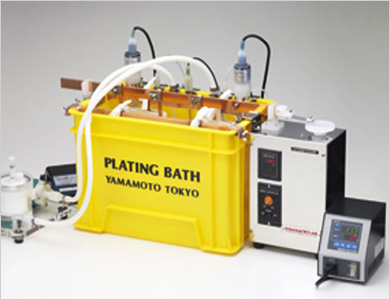

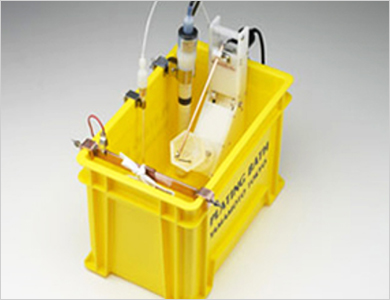

20리터 폴리수조 SET

실험이나 파일럿 양산, 귀금속 도금에 최적인 PP 재질의 수조입니다. 배치식으로 사용하면 이동식 간이형 도금 라인을 쉽게 구성할 수 있습니다. 사용하지 않을 때는 포개서 보관할 수 있어서 상당히 편리합니다. 전용의 캐소드 로커•양극판• 여과기를 겸용하여 사용하여 주십시오. 내열 온도는 약 65°C 입니다. 크롬용으로 내열염화비닐을 내장한 TYPE도 있습니다.

[SET 내역]

폴리수조 1 / 부스바 3 (부스바 장, 단 2종류 있음) / 걸이 치구 3 / 에어 파이프 2 / 펌프 1 / 리드선 3 (온도조절기•히터•여과기• 캐소드 로커•양극은 별매입니다.)
내부 치수 : 240(L) x 220(W) x 280(H) mm

*사진은 조합 견본입니다.
(SET+캐소드 로커 / 여과기 / 온도조절기(히터))

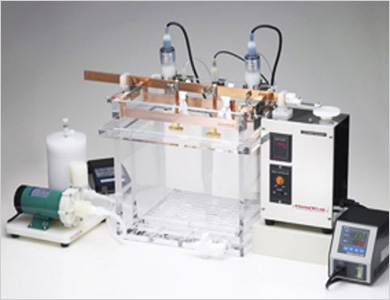

20리터 OVER FLOW 도금수조 SET

Si WAFER용 수조와 같은 구조의 OVER FLOW 수조입니다. (공기 교반 기능만 착탈식). 상시 여과를 하면서 사용합니다.
액면의 높이를 일정하게 유지할 수 있고, 전류 분포가 까다로운 정밀 도금에 이용 바랍니다. 표준품은 아크릴 재질입니다만, PP나 내열염화비닐 수조도 있습니다. (특수 주문 제작가능)

[SET 내역]

20L OVER FLOW 수조 / 여과기 / 캐소드 로커 / 온도조절기 /
히터 / 에어 펌프 / 에어 파이프 / 부스바 / 리드선 / 그 외

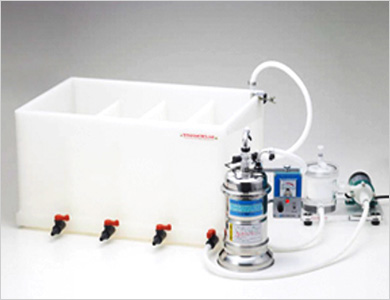

20리터 라인용 순환형 수세조 SET

4 조식의 PP 재질 수세조입니다. 1조와 2조의 물을 도금조에 보급하면서 사용하면 폐액을 줄이는 효과를 볼 수 있습니다.
최종 수조의 물만 이온 교환하면서 순환하여 사용합니다. (소형 순수기 사용)
(특수 주문품도 제작합니다.)

[SET 내역]

4 단식 수세조 / 여과기 / 소형 이온 교환 장치

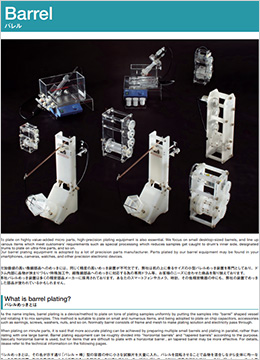

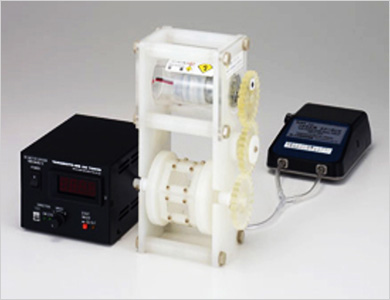

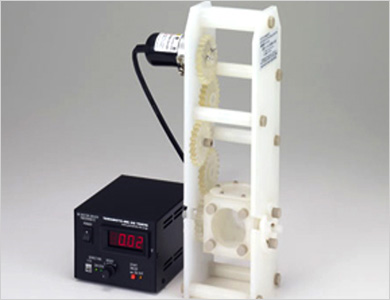

정밀 경사 바렐 도금장치 SET

정밀 경사 바렐 도금장치 『Syachihoko』(B-76-KWFN)와 수조, 여과기, 히터, 전원 등을 조합한 SET입니다.
미세 부품용의 바렐 도금장치 SET로 여과, 순환 정도가 높은 아크릴 수조나, 간이 폴리 수조 등의 SET가 있습니다.

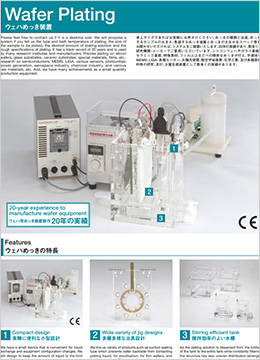

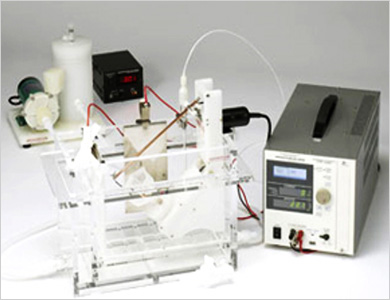

실리콘 웨이퍼용 도금 실험장치 SET

2~12inch 실리콘 웨이퍼용 도금장치입니다.
전용 치구를 사용함으로써 반도체•MEMS•마이크로머신의 정밀한 도금을 할 수 있습니다. 상시 여과를 하면서 수조 바닥에서부터 부드러운 대류를 만들어서 OVER FLOW하는 구조이고, 직접 교반은 퍼들 교반을 실시합니다.
생산 설비로써도 사용 가능합니다.
(국내외 특허 취득 완료 및 다수 출원 중)

표준 SIZE는 2~12inch입니다만
희망에 따라 각종 오더메이드 주문 제작 가능합니다.
(완전 밀폐식과 비밀폐식 치구, 수평식 등이 있습니다.)

*PC는 별매 입니다.

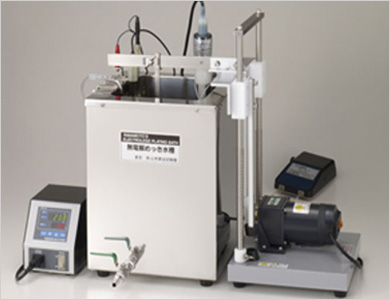

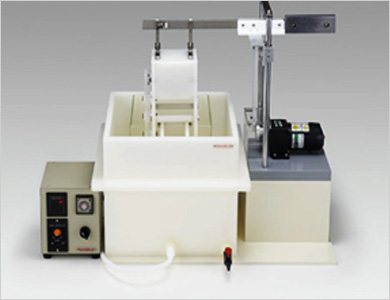

무전해 도금수조 SET

표준 도금조는 스테인레스 재질의 이중구조를 한 무전해 니켈 도금용입니다. 95도까지의 고온 실험이 가능합니다.
SET에는 수조, 온도 조절기, 히터, 유동장치, 수조벽면의 금속부착 제거 전해 장치가 포함되어 있습니다. 바렐을 사용할 경우 가장 적합한 타입은 B-73-01B 박형 미니 바렐이 최적입니다.

[SET 내역]

2L, 10L, 20L 스테인레스 수조 / 상하유동 장치 / 온도 조절기 / 히터 / 에어 펌프 / 에어 파이프 / 석출방지 장치 / 그 외

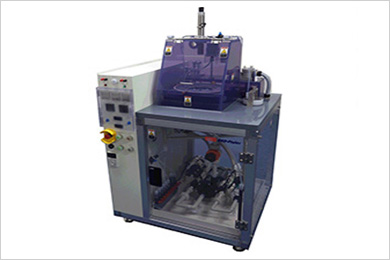

웨이퍼용 무전해 도금장치

실리콘 웨이퍼에 무전해 도금을 하는 장치입니다.

1매 ~ 수매의 WAFER를 회전시키면서 상하로 유동시키며 도금합니다. 회전 속도와 상하 유동속도는 각각 조절 가능합니다.

*ORDER MADE
*상세는 문의 바랍니다.

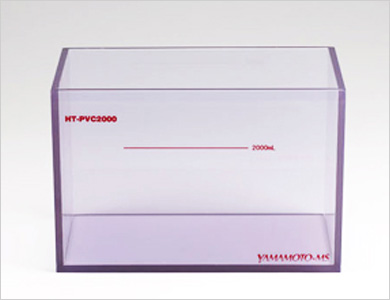

2리터 실험용 수조 PVC 2000

치수(내부 치수) : 110(L) x 200(W) x 135(H) mm
수조 용량 : 2000mL
수조 소재 : 내열 염화비닐
내열 온도 : 65°C

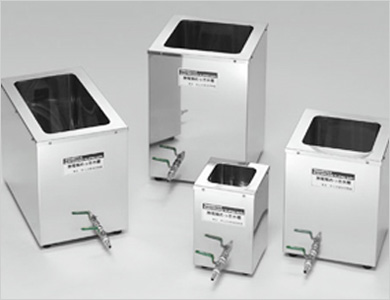

무전해 니켈 도금용 스테인레스 수조

표준도금조는 스테인레스 재질의 이중구조를 한 무전해 니켈 도금용 수조입니다. 95°C까지의 고온실험이 가능합니다.
니켈 이외의 무전해 도금에는 다른 재질의 수조가 적합합니다.

[형식 / 치수 (내측 치수)]

2L 120(L) x 120(W) x 200(H) mm
10L 200(L) x 200(W) x 300(H) mm
20L 200(L) x 400(W) x 300(H) mm
20L 250(L) x 250(W) x 370(H) mm
수조 재질 : SUS316, SUS304
내열 온도 : 95°C

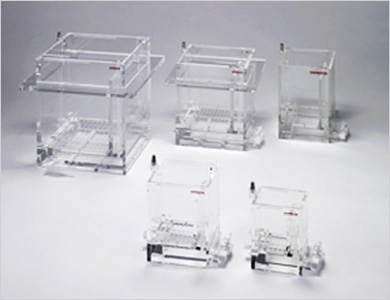

실리콘 웨이퍼용 수조

2 ~ 12inch 실리콘 웨이퍼 도금에 적합한 수조입니다.
상시 여과를 실시하면서 수조 바닥에서 완만한 대류를 만들어서, OVER FLOW하는 구조입니다. 아크릴 이외의 재질도 제작하므로 문의 바랍니다.

[형식 / 치수 (내측 치수)]

2inch 100(L) x 100(W) x 100(H) mm 약 1.5L
4inch 140(L) x 140(W) x 140(H) mm 약 4.0L
5inch 160(L) x 160(W) x 160(H) mm 약 7.5L
6inch 210(L) x 210(W) x 210(H) mm 약 13L
8inch 280(L) x 280(W) x 280(H) mm 약 28L
수조 재질 : 아크릴 재질
내열 온도 : 65°C

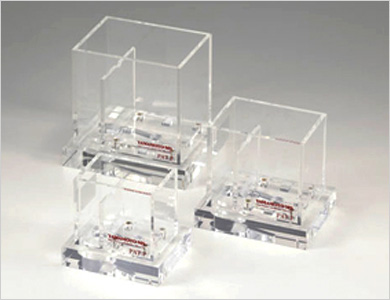

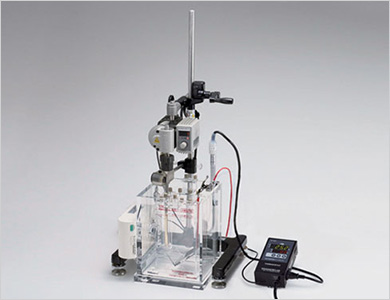

스마트 셀

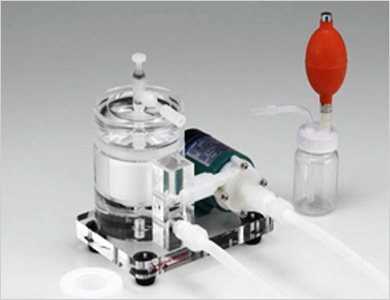

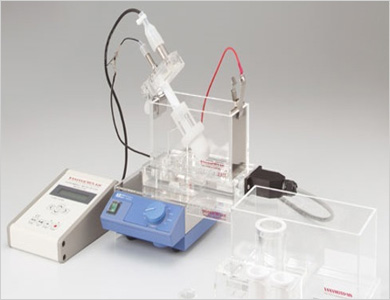

펌프류를 사용하지 않고, 마그네틱 스터러를 이용하여 OVER FLOW 순환하는 획기적인 수조입니다. 순환량도 자유자재로 콘트롤 가능하여 소형화에 최적입니다.
(250mL, 500mL, 1000mL 타입이 있습니다.)
별도 특주 SIZE도 제작합니다.

[형식 / 치수 (내측 치수)]

스마트셀 250 : 250ml 56(L) x 56(W) x 46(H) mm
스마트셀 500 : 500ml 72(L) x 72(W) x 62(H) mm
스마트셀 1000 : 1000ml 92(L) x 92(W) x 82(H) mm
수조 재질 : 아크릴 재질
내열 온도 : 65°C

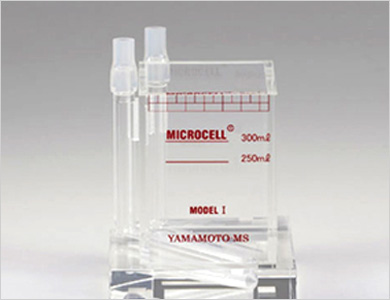

마이크로셀

여과를 접속하는 F타입과 접속하지 않는 타입이 있습니다.
수조의 바닥에 AIR 교반용 홀이랑 히터 삽입구 등이 있어서 제한된 면적을 효과적으로 사용할 수 있습니다. 실험에 적합한 부스바랑 양극, 음극치구, 유동장치 등도 있습니다.
아크릴 이외의 재질도 재작합니다.

[형식 / 치수 (내측 치수)]

Ⅰ형 65(L) x 65(W) x 95(H) mm 250ml
Ⅱ형 80(L) x 80(W) x 105(H) mm 500ml
Ⅲ형 100(L) x 100(W) x 140(H) mm 1000ml
수조 재질 : 아크릴 재질
내열 온도 : 65°C

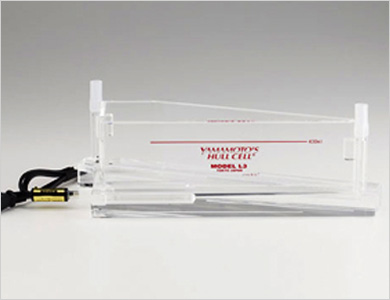

헐셀 가온형 롱타입

통상의 헐셀보다 음극판을 길게함으로써 저전류 부분이 더욱 보기 쉬워졌습니다. 바렐 도금이나 합금 도금에 가장 적합한 타입의 헐셀입니다. 음극의 길이가 통상의 2배(200mm)입니다. 히터에 의한 가온, 에어교반이 가능합니다. 6가 크롬 도금액에는 사용할 수 없습니다. 히터는 별매품 (B-58)

용량 : 430ml
재질 : 아크릴
치수(설치 치수) : 300(L) x 115(W) x 80(H) mm
가열 온도 : 65°C

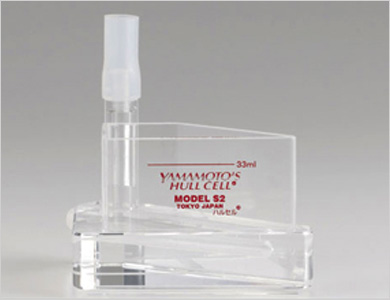

초소형 헐셀

통상의 1/8의 액량으로 헐셀 시험을 실시하기 때문에 귀금속 도금에 최적입니다. 에어교반 가능 합니다.

용량 : 33ml
재질 : 아크릴
외부 치수(설치 치수) : 83(L) x 65(W) x 55(H) mm
내열 온도 : 65°C

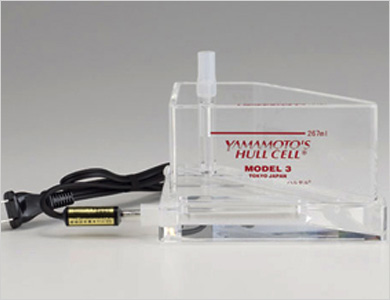

헐셀 가온형 수조

바닥에 히터를 삽입, 에어교반이 가능한 구조의 헐셀입니다.
가온과 교반이 필요한 도금에 이용하여 주십시요.
6가 크롬 도금액에는 사용할 수 없습니다.

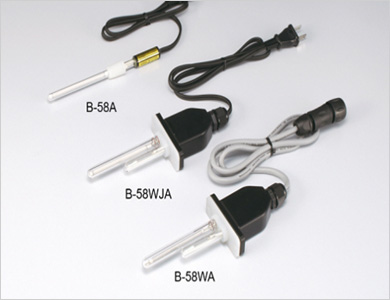

히터는 별매품 (B-58)

용량 : 267ml
재질 : 아크릴
외형 치수(설치 치수) : 150(L) x 117(W) x 92(H) mm
내열 온도 : 65°C

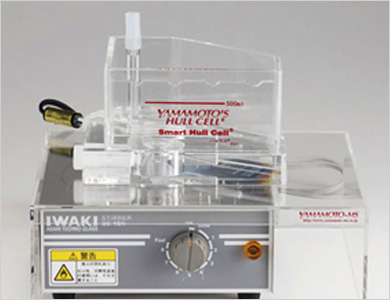

스마트 헐셀

스터러를 이용하여 액을 OVER FLOW 순환시키는 것이 가능한 헐셀입니다. 분체 등의 복합 도금 등에 이용하여 주십시요.
스터러는 별매품입니다. (B-62)

*HOT 스터러는 사용할 수 없습니다.

용량 : 500ml
재질 : 아크릴
외형 치수(설치 치수) : 160(L) x 154(W) x 90(H) mm
내열 온도 : 65°C

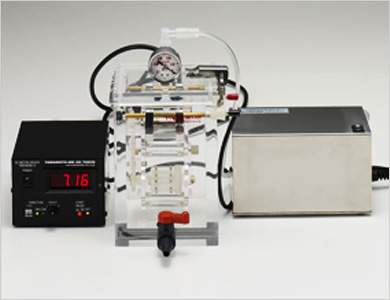

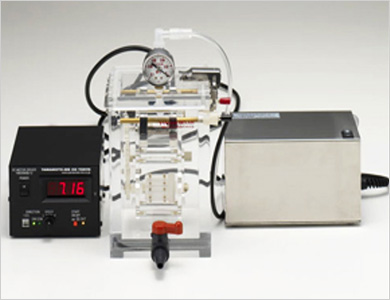

바렐용 소형 감압 수조

수평 바렐을 안에 넣어서 감압할 수 있는 수조입니다.
안에서 바렐을 회전시키는 것도 가능합니다. 감압하는 것으로 안의 공기가 체류하기 쉬운 형상의 부품 내부에 효율성 있게 액을 침투시킵니다.

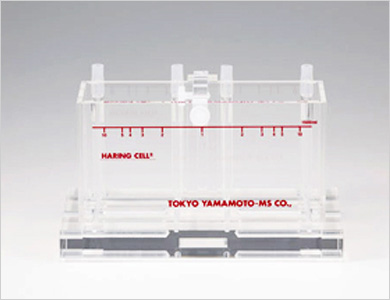

하링셀용 수조

균일전착성을 조사하기 위한 전용 수조입니다만, 그 외의 실험이나 미세 부품의 샘플 도금 등에도 편리한 수조입니다.
실험에 편리한 부스바나 양극판, 각종 치구 등도 있습니다.

내부 치수 : 240(L) x 63(W) x 126(H) mm
외형 치수 : 285(L) x 120(W) x 161(H) mm
수조 용량 : 1500ml
수조 재질 : 아크릴
내열 온도 : 65°C

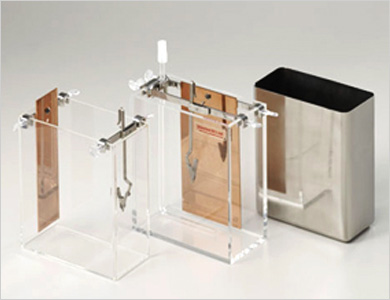

실험용 각형 수조

4inch 웨이퍼나 100 x 100mm의 시료가 들어가는 치수로 용량은 2리터 정도로 비교적 적은 액량으로 도금을 할 수 있습니다.
유리 재질, SUS316 재질이 있습니다. 도금액의 종류나 온도에 따라 선택해 주세요.

내부 치수 : 167(L) x 80(W) x 200(H) mm
수조 용량 : 약 2L
수조 재질 : 아크릴 / SUS316
수조 재질 : 아크릴
내열 온도 : 65°C / 100°C

*부스바는 별매품입니다.

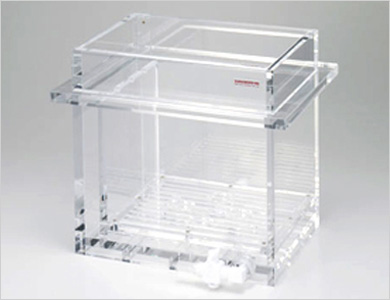

OVER FLOW 도금 수조

실리콘웨이퍼용 수조와 같은 구조의 OVER FLOW 수조입니다. (다만, 에어교반기능은 없습니다.) 상시여과를 하면서 사용합니다.
액면의 높이가 일정하게 유지되고, 전류분포가 까다로운 정밀한 도금에 사용해 주십시요. 표준품은 아크릴 재질입니다만, PP나 내열 염화비닐조도 제작합니다. 광바이퍼용 도금조로서도 실적이 있습니다. 특주품도 제작합니다.

12L 수조
-내부 치수(도금부) : 300(L) x160(W) x 180(H) mm
-외형 치수 : 440(L) x 250(W) x 325(H) mm
20L 수조
-내부 치수(도금부) : 300(L) x 240(W) x 225(H) mm
-외형 치수 : 435(L) x 330(W) x 375(H) mm
수조 재질 : 아크릴
내열 온도 : 65°C

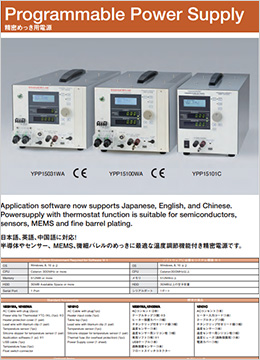

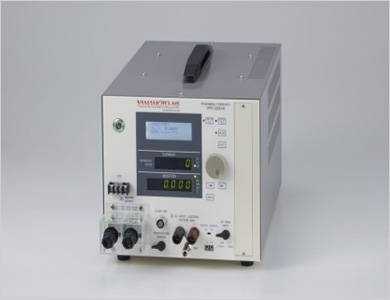

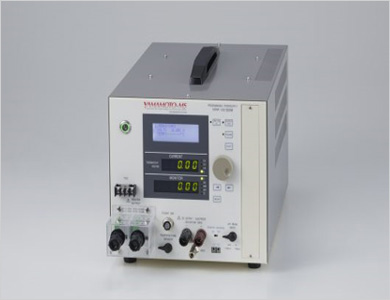

초정밀 도금용 전원 YPP15031WA

전원이면서 예측•계측 기능을 동시에 가지고 있고,
최대 전류가 3A이며, 최소분해능이 10uA인 고성능 프로그램블 전원입니다. 온도조절기능 / PC 제어 / 도금 실험 예측 / data 수집해석 소프트 포함 (PC는 별매입니다.)

수집 해석 Program 포함(PC 별매)
입력 전압 : AC100~240V±10% (50/60Hz±5%)
출력 전압 / 출력 전류 : DC0~15V , 0~3A
최소분해능 : 1mV , 10µA, 10µC
온도조절기능 : 1KW (ON/OFF, PID제어)
외형 치수 : 211(D) x 260(W) x 396(H) mm
본체 중량 : 약 10.4kg
대응 OS : Windows8, 10

웨이퍼용 정밀도금 전원 YPP15100WA

전원이면서 예측•계측 기능을 동시에 가지고 있고, 최대 전류가 10A인데, 최소분해능이 1mA인 고성능 프로그램블 전원입니다.
온도조절기능 / PC 제어 / 도금 실험 예측 / data 수집해석 소프트 포함 확장기능용 SLOT 포함 (PC는 별매)

수집 해석 Program 포함 (PC 별매)
입력 전압 : AC100~240V±10% (50/60Hz±5%)
출력 전압 / 출력 전류 : DC0~15V , 0~3A
최소분해능 : 10mV , 1mA, 0.1mC
온도조절기능 : 1KW (ON/OFF, PID제어)
외형 치수 : 221(D) x 260(W) x 396(H) mm
본체 중량 : 약 10.4kg
대응 OS : Windows8, 10

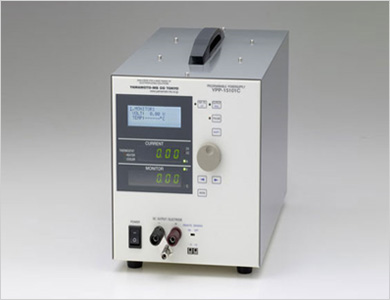

웨이퍼용 고성능 전원 YPP15101C

DC15V/10A 최소분해능 10mV, 10mA, 1mC 헐셀 외에
4~12inch 웨이퍼 등의 도금에도 대응가능한 고성능
프로그램블 정류기입니다.

입력 전압 : AC100~240V±10%
주파수 : 50/60Hz±5%
출력 전압 / 출력 전류 : DC0~15V , 0~10A
최소분해능 : 1mV, 10mA, 1mC
온도조절기능 : 1KW (ON/OFF, PID제어)
외형 치수(설치 치수) : 210(L) x 221(W) x 396(H) mm
본체 중량 : 약 7.6kg

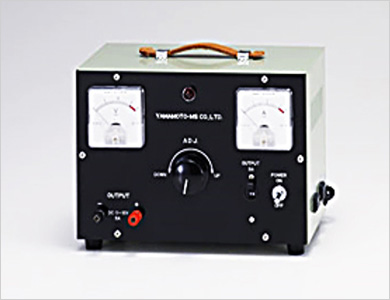

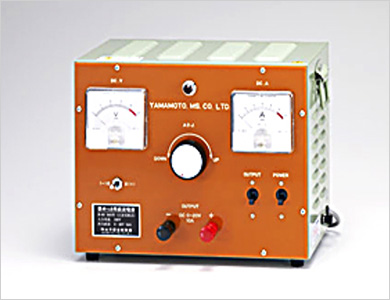

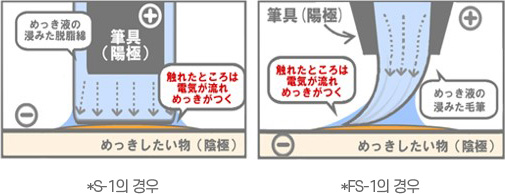

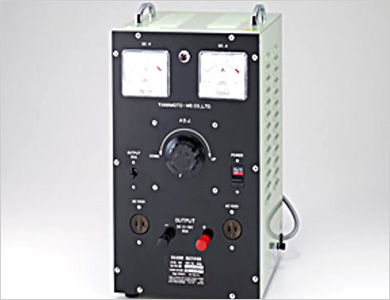

붓도금 / 알루마이트용 직류전원 20V, 10A

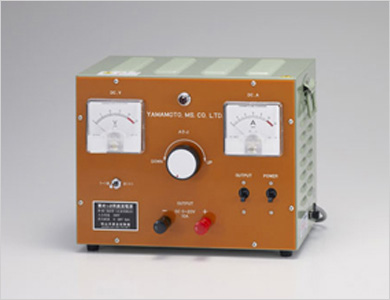

일반도금용 직류전원 30A2형

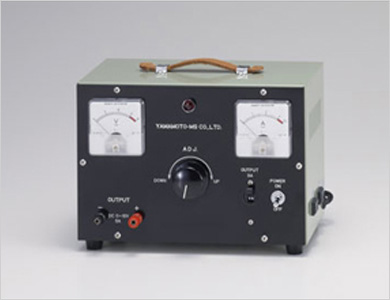

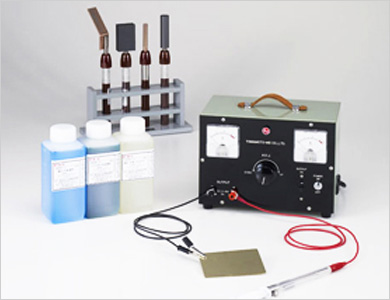

헐셀 / 붓도금용 직류전원

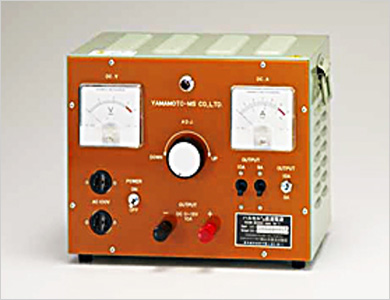

헐셀용 직류전원 10A2형

일반도금용 직류전원 50A2형

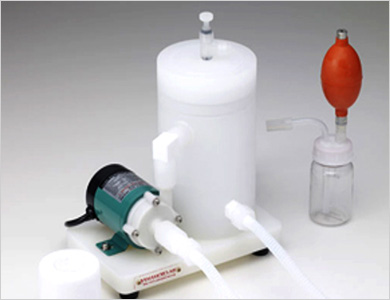

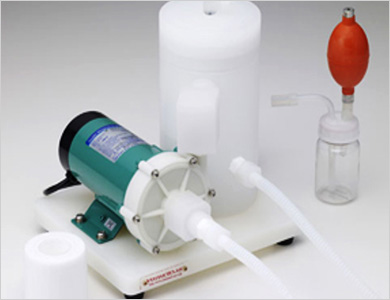

멀티 필터 Model1B

95°C의 무전해 도금에 사용할 수도 있는 교반•여과 장치입니다.
유량 조절식으로 전기 도금의 교반 • 여과를 할 수 있습니다.
욕량 10~100L 정도까지 사용할 수 있습니다.

의장 등록 제 916604호

입력 전압 : 100V
소비 전력 : 20W
본체 중량 : 10.4kg
유량 : 0~900L/h(필터 없는 경우)
재질(액접촉부) : PVC, 스미토모 100, PP, PEEK, SUS, 테프론
내열 온도 : 95°C
부속 카트리지 : 1μm x 1개

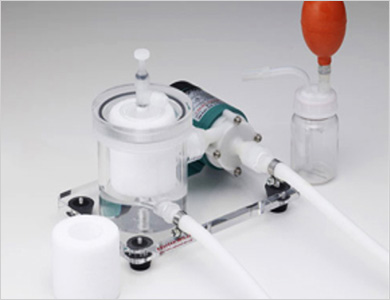

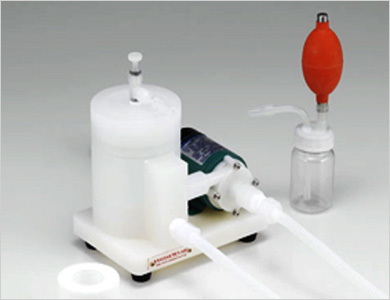

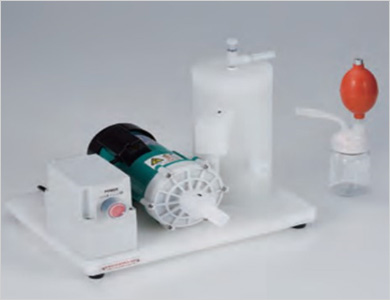

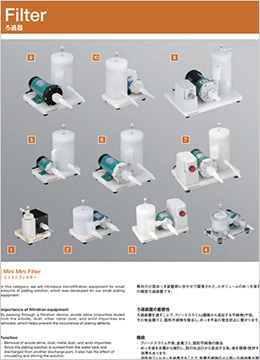

미니미니 필터 06APF형(아크릴 형식)

내열 내 약품성이 뛰어난 PTFE튜브를 채용한 여과기입니다.
적은 액량(1L정도)에 적합합니다.

입력 전압 : AC100V
소비 전력 : 16W
외형 치수(설치 치수) : 190(L) x 190(W) x 220(H) mm
본체 중량 : 2.7kg
유량 MAX : 2L/min
재질(액접촉부) : PP • PTFE • 아크릴
내열 온도 : 65°C
부속 카트리지 : 0.5μm x 6개

미니미니 필터 06APF형(PP타입)

내열 내 약품성이 뛰어난 PTFE 튜브를 채용한 여과기입니다.
적은 액량(1L정도)에 적합합니다.

입력 전압 : AC100V
소비 전력 : 16W
외형 치수(설치 치수) : 190(L) x 190(W) x 220(H) mm
본체 중량 : 2.4kg
유량 MAX : 2L/min
재질(액접촉부) : PP • PTFE
내열 온도 : 80°C
부속 카트리지 : 0.5μm x 6개

미니미니 필터 10APFB형

내열 내 약품성이 뛰어난 PTFE튜브를 채용한 여과기입니다.

입력 전압 : AC100V
소비 전력 : 15W
외형 치수(설치 치수) : 230(L) x 215(W) x 270(H) mm
본체 중량 : 2.9kg
유량 MAX : 2.5L/min
재질(액접촉부) : PP • PTFE
내열 온도 : 80°C
부속 카트리지 : 1μm x 6개

*(2011년 4월 사양 변경)

미니미니 필터 10B형

불소계 고무 호스를 사용한 여과기입니다.
투명 카트리지로 관찰할 수 있습니다.
3μm 카트리지에 적합한 여과기입니다.

입력 전압 : AC100V
소비 전력 : 15W
외형 치수(설치 치수) : 180(L) x 220(W) x 200(H) mm
본체 중량 : 2.3kg
유량 MAX : 3.4L/min
재질(액접촉부) : 아크릴 불소 고무(홀) • PP
내열 온도 : 65°C
부속 카트리지 : 3μm x 1개

미니미니 필터 40APFW, WJ형
(0.5μm, 125L, 활성탄 겸용)

내열 내 약품성이 뛰어난 PTFE튜브를 사용하는 여과 필터 (0.5μm 카트리지)와 활성탄 카트리지를 교체 사용 가능한
여과기입니다.

입력 전압 : AC100V
소비 전력 : 65W
외형 치수(설치 치수) : 310(D) x 355(W) x 310(H) mm
본체 중량 : 7.9kg
유량 MAX : 7.4L/min
재질(액접촉부) : PP • PTFE
내열 온도 : 80°C
부속 카트리지 : 0.5μm x 1개

미니미니 필터 20APFA형

내열 내 약품성이 뛰어난 PTFE튜브를 채용한 여과기입니다.
여과 필터(카트리지 0.5μm)을 사용한 정밀 여과를 제공합니다.

입력 전압 : AC100V
소비 전력 : 20W
외형 치수(설치 치수) : 290(L) x 240(W) x 290(H) mm
본체 중량 : 4.7kg
유량 MAX : 4.8L/min
재질(액접촉부) : PP • PTFE
내열 온도 : 80°C
부속 카트리지 : 0.5μm x 1개

*Model-20APFW AC220 사양도 있습니다.

미니미니 필터 40APFW, WJ형
(0.5μm, 62.5L)

내열 내 약품성이 뛰어난 PTFE튜브를 채용한 여과기입니다.
8인치 실리콘 웨이퍼 도금 수조의 순환에 적합합니다.

입력 전압 : AC100V~220V
소비 전력 : 115W/160W
외형 치수 : 310(D) x 355(W) x 310(H) mm
본체 중량 : 8.1kg
유량 MAX : 7.4L/min
재질(액접촉부) : PP • PTFE
내열 온도 : 80°C
부속 카트리지 : 0.5μm x 1개

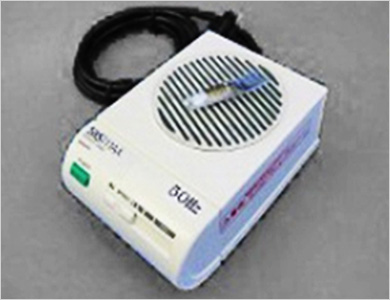

HULL CELL용 교반기

HULL CELL / HARING CELL용

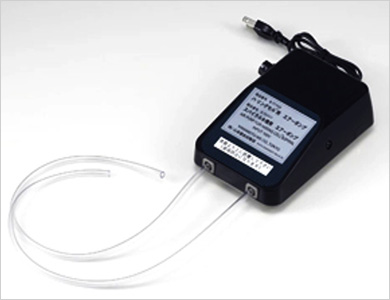

에어 펌프

할셀 탱크 및 소형 도금 탱크용 공기 펌프입니다.

입력 전압 : AC100V
소비 전력 : 50Hz/60Hz 2.5W
외형 치수(설치 치수) : 120(L) x 165(W) x 70(H) mm
본체 중량 : 0.6kg
에어 분출량 : 0~0.5L/min

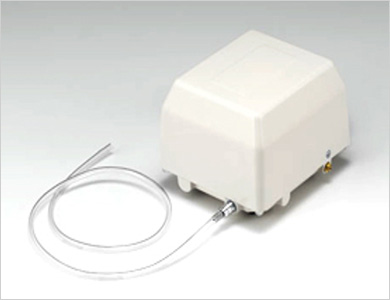

수조용 에어 펌프

용량 : 10L / 20L

*(2011년 4월 사양 변경)

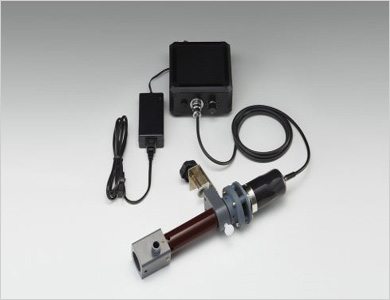

소형 KARMAN VORTEX
도금용 유량계

도금액의 유량을 재는 유량계입니다. 여과기에 연결하여 이용 가능합니다.

입력 전압 : AC100V
소비 전력 : 2W
외형 치수(설치 치수) : 350(L) x 400(W) x 100(H) mm
본체 중량 : 1.3kg
설정 가능 흐름 : 0.4~4L/min
재질(액접촉부) : PTFE
내열 온도 : 90°C
최고 사용 압력 : 1MPa
액체 온도 : 0~90°C

무전해 도금용 1형식 진동 장치

무전해 도금 시 발생한 수소 가스를 도금 대상물을 충격 진동시킴으로써 제거하는 장치입니다.
별도 부드러운 진동 타입도 있습니다.

전원 : AC100V
회전 수 : 0~12.5rpm
소비 전력 : 25W
수직 행정 : 30mm
외형 치수(설치 치수) : 270(L) x 530(W) x 520(H) mm
본체 중량 : 10Kg
권장 사용 중량 : 1Kg

무전해 도금용 2형식 진동 장치

무전해 도금 시 발생한 수소 가스를 도금 대상물을 부드럽게 요동시켜 제거하는 장치입니다.
별도 충격 진동 타입도 있습니다.

전원 : AC100V
회전 수 : 0~25rpm
소비 전력 : 25W
수직 행정 : 50mm
외형 치수(설치 치수) : 270(L) x 530(W) x 520(H) mm
본체 중량 : 10Kg
권장 사용 중량 : 1Kg

패들 교반 장치

도금 대상물 주변을 교반함으로써 확산층의 폭을 감소시키는 장치입니다. 스피드 미터 장착 타입과 미장착 타입이 있습니다.

표준형
2, 3, 4인치 타입 / 5, 6, 8인치 타입
전원 : AC100V / AC100V
회전 수 : 0~200rpm 또는 0~100rpm
소비 전력 : 20W / 40W
스트로크 : 30~96mm / 30~150mm
본체 중량 : 6.3kg / 9.6kg / 13.2kg / 14.2kg
외형 치수(설치 치수):
2, 3, 4인치 타입 210(L) x 180(W) x 290(H) mm
5인치 타입 242(L) x 270(W) x 346(H) mm
6인치 타입 290(L) x 270(W) x 380(H) mm
8인치 타입 290(L) x 270(W) x 470(H) mm

패들 캐소드 로커 200

Bar의 끝부분을 교환하면 패들 교반과 음극 로커를 모두 이용할 수 있습니다.
마이크로 셀 수조나 비이커 실험에 이용하십시오.

전원 : AC100V
회전 수 : 0~240rpm
소비 전력 : 10W
스트로크 : 15, 25, 40, 58mm
외형치수 (설치 치수) : 100(L) x 230(W) x 177~264(H) mm
본체 중량 : 1.6Kg
최대 적재 중량 : 300g

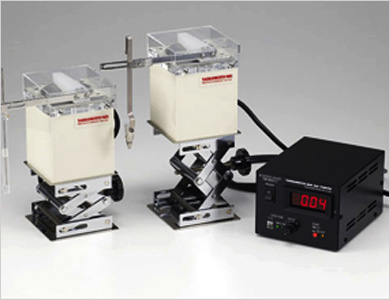

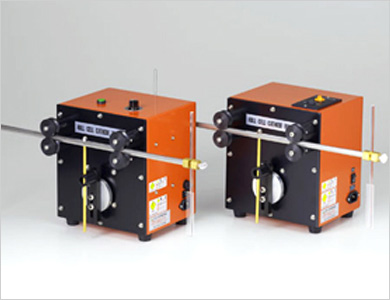

헐셀 캐소드 로커

공기 교반을 사용하지 않고 금 • 주석 및 땜납 도금 등의 교반에 이용하세요. 할셀 시험의 용도 이외에도 음극 로커/패들 교반 장치로서 이용할 수 있습니다.

[국내용](사진 왼쪽)

전원 : AC100V 12W
속도 : 0~63rpm
스트로크 : 80~120mm
외형 치수 : 250 x 575 x 270mm
중량 : 8.5kg

[해외용](사진 오른쪽)

전원 : AC100-240V 20W
속도 : 0~40rpm
스트로크 : 80~120mm
외형 치수 : 250 x 575 x 270mm
중량 : 8.0kg

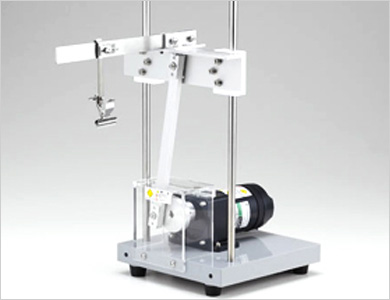

비이커 도금용 종형 진동 장치 2A형식

무전해 도금용 2형식 진동 장치를 소형화한 장치입니다.
비이커 등의 소형의 수조에 편리하고 상하로 유연하게
요동하는 타입입니다

(2011년 4월에 사양을 변경했습니다.)

전원 : AC100V
회전 수 : 0~30rpm
소비 전력 : 6W
수직 행정 : 30mm
외형 치수(설치 치수) : 270(L) x 170(W) x 380(H) mm
본체 중량 : 5.5Kg
최대 적재 중량 : 300g

*사진의 클립은 별매품입니다.

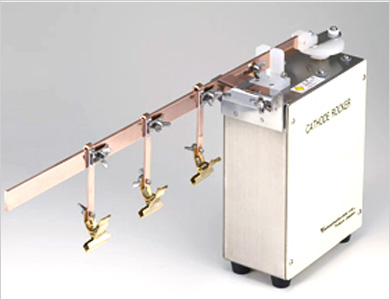

10L용/20L용 캐소드 로커

도금 대상물을 진동시킴으로써 확산층의 폭을 감소시키는 장치입니다. 수조의 용도에 따른 A • B타입이 있습니다.

A 형식 : Bar 짧은 것 (길이 430mm)
B 형식 : Bar 긴 것 (길이 610mm)

전원 : AC100V
회전 수 : 0~40rpm
소비 전력 : 13W
수직 행정 : 50mm
외형 치수(설치 치수) : 110(L) x 760(W) x 340(H) mm
본체 중량 : 5.1Kg
최대 적재 중량 : 150g (각 50g)

*사진의 클립은 별매품입니다.

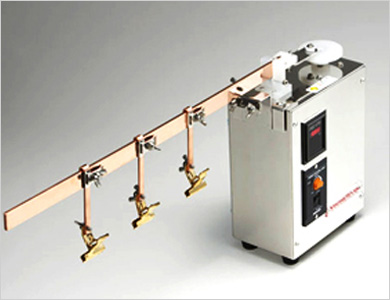

10L용/20L용 캐소드 로커

도금 대상물을 진동시킴으로써 확산층의 폭을 감소시키는 장치입니다. 회전 수 표시자로 정확한 관리가 가능합니다.
수조의 취지에 의한 A • B타입이 있습니다.

A 형식 : Bar 짧은 것 (길이 430mm)
B 형식 : Bar 긴 것 (길이 610mm)

전원 : AC100V
회전 수 : 0~40rpm
소비 전력 : 20W
수직 행정 : 50mm
외형 치수(설치 치수) : 120(L) x 760(W) x 340(H) mm
본체 중량 : 5.3Kg
최대 적재 중량 : 150g (각 50g)

20L 복합 수조용 종형 요동 장치

도금 시 발생한 수소 가스를 도금 대상물을 순조롭게
진동시킴으로써 제거하는 장치입니다.
(사진 오른쪽의 장치입니다.)

전원 : AC100V
회전 수 : 0~25rpm
소비 전력 : 25W
수직 행정 : 50mm
외형 치수(설치 치수) : 270(L) x 530(W) x 520(H) mm
본체 중량 : 10Kg
권장 사용 중량 : 1Kg

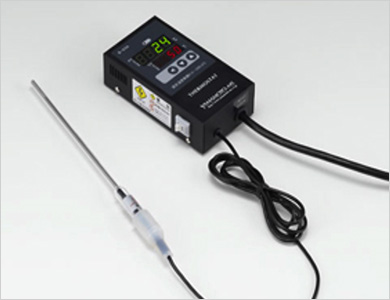

1KW 디지털식 온도 조절기

0~200.0도 범위에서 승온의 ON/OFF 제어가 가능합니다.
온도 센서부는 유리관으로 보호됩니다.
(2011년 4월 사양 변경)

정격 : 100V±10%50/60Hz
사용 주위 온도 : 0~35°C
출력 용량 : AC100V 12A MAX
설정 범위 : 0~200.0°C
센서부 : 유리관(Pyrex)

1KW 디지털식 온도 조절기 (PID 제어)

통상의 온도 조절 기능 외에 Boil-dry 방지 기능이 있습니다.
0~100.0°C의 범위에서 승온(보존)/냉각의 출력 제어가
가능합니다. (승온 시만 ON/OFF 제어 외, PID 제어할 수 있습니다)
온도 센서부는 유리관으로 보호됩니다.

정격 : 100V±10%50/60Hz
사용 주위 온도 : 0~35°C
출력 용량 : AC100V 10A MAX
설정 범위 : 0~100.0°C
센서부 : 유리관(Pyrex), PTFE/ 납땜(온도 퓨즈로서)

*사진 헐셀 수조와 히터, 스탠드는 별매품입니다.

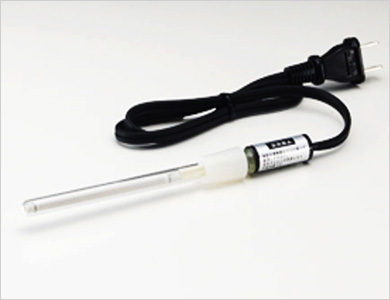

HULL CELL용 히터

Product No.	Output	Length	Pipe diameter	Heat-generating part
B-58A	AC100V, 100W	160mm	8mm	85mm
B-58WJA	AC100V, 100W	163mm	11mm	88mm
B-58WA	DC48V, 100W	163mm	11mm	88mm

HARING CELL용 히터

HARING CELL 수조용 가열기입니다.
소형 탱크에도 사용될 수 있습니다.

정격 : 100V 100W
전장 : 160mm
관경 : 8mm
발열부 : 83mm

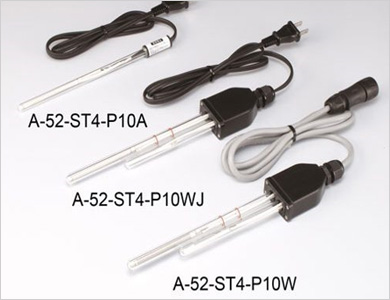

웨이퍼 수조용 히터

Product No.	Output	Length	Pipe diameter	Heat-generating part	Suitable Tank
A-52-ST4-P10A	AC100V, 100W	203mm	9mm	85mm	A-52-ST4-P01A
A-52-ST2-P10WJ	AC100V, 100W	210mm	11mm	85mm	A-52-ST2-P01A
A-52-ST2-P10W	DC48V, 100W	210mm	11mm	85mm	A-52-ST2-P01A
A-52-ST4-P10WJA	AC100V, 100W	240mm	11mm	85mm	A-52-ST4-P01A
A-52-ST4-P10W	DC48V, 100W	240mm	11mm	85mm	A-52-ST4-P01A

MICRO CELLⅠF/ Ⅱ F용 50W 히터

Output	Length	Pipe diameter	Heat-generating part
DC48V, 50W	135mm	8mm	50mm

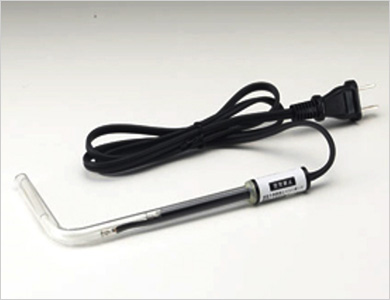

50W 히터 L-TYPE

L형 소형 히터입니다.

정격 : 100V 50W
전장 : 140x75mm
관경 : 9mm
발열부 : 58mm

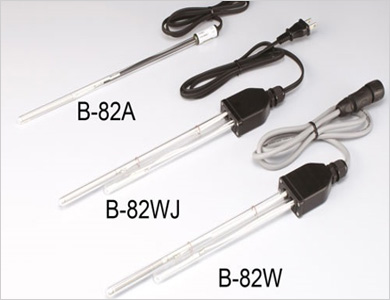

100W 실험용 거치식 히터

Product No.	Output	Heat-generating part	Length	Pipe diameter
B-82A	AC100V, 100W	85mm	310mm	9mm
B-82WJ	AC100V, 100W	110mm	305mm	11mm
B-82W	DC48V, 100W	110mm	305mm	11mm

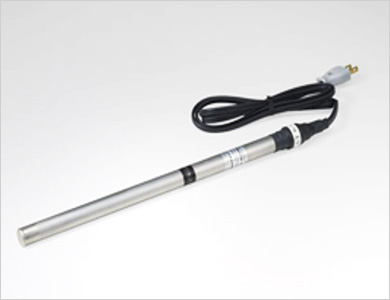

300W 스테인레스 히터

2L 비이커 크기의 스테인레스 히터입니다.

정격 : 100V 300W
전장 : 265mm
관경 : 8.5mm
발열부 : 70mm (액면은 60mm 이상 필요)

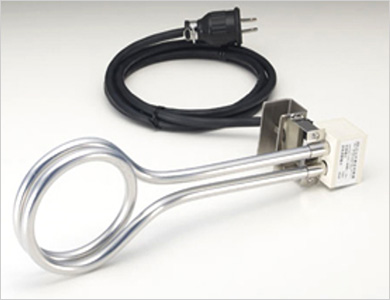

500W 스테인레스 히터

5L 비이커 크기의 스테인레스 히터입니다.

정격 : 100V 500W
전장 : 400mm
관경 : 19mm
발열부 : 200mm

500W 석영 히터

5L 비이커 크기의 석영 히터입니다.

정격 : 100V 500W
전장 : 450mm
관경 : 28mm
발열부 : 180mm

*고정도구는 별매품입니다.

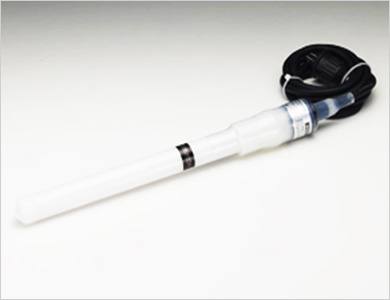

400W 테프론 피복 히터

발열부가 테프론 튜브로 덮인 히터입니다.

정격 : 100V 400W
전장 : 450mm
외경 : 110mm
발열부 : 180mm

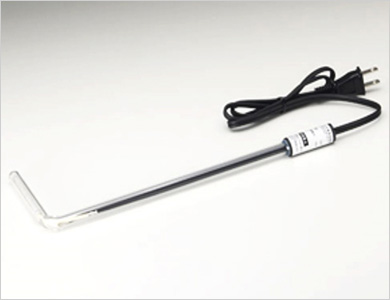

L-TYPE 히터

액면을 신경 쓰지 않고, 낮은 액면에서도 heatting 가능합니다.
사이즈는 3종류가 있습니다. 1~2L 비커용

정격 : 100V 100W
전장 : 250x100/300x110/350x110mm
관경 : 11mm
발열부 : 85mm

*L형 히터는 50W도 있습니다.

정밀 경사 바렐 도금 장치

미세 부품의 바렐 도금에서는 적절한 바렐과 정밀도 높은 전원선정이 필요합니다. 드럼 내부의 턱이나 mesh에 부품이 끼거나, 부품들이 들러붙어 내부의 수소 가스 정체 등의 문제점을 개선한 경사 바렐과 전압 특성에 뛰어난 정밀 도금용 전원을 이용하여 미세 부품의 시생산에서 양산까지 폭넓게 대응합니다.

드럼 회전 수 : 34rpm
재질 : PP, 외
외형 치수(설치 치수) : 320(L) x 90(W) x 315(H) mm
드럼 용량 : 약 100ml (투입량 약 20ml)
본체 중량 : 1.2kg
내열 온도 : 90°C
입력 전압 : AC100V~240V

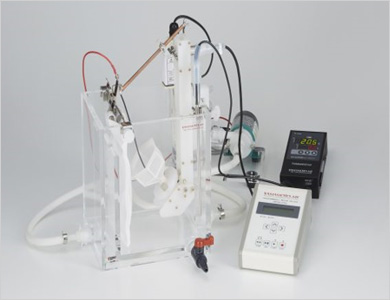

정밀 경사 바렐 도금 순환 장치

Product No.	Product Name	Q’ty
B-76-KWMN-W	Tapered Barrel – Syachihoko Mini (0.105mm Mesh opening) (with B-75-p14A Controller)	1 PC
B-76-KWMN-P03	Tapered Barrel – Syachihoko Mini Overflow Acryl Tank ( Approx, 5.6L, w/Heater clasp, Temperature Sensor clasp )	1 PC
B-93A	1KW Digital-type Thermostat	1 PC
B-83WJB2	300W Quartz Small Immersion Heater WJB2w/Thermal Fuse(AC100V, φ15x310mm, Heater Section 150mm)	1 PC
B-90-A10-M1B30	Mini-Mini Filter Model 10B (3μm Cartridge)	1 PC
B-76-KWMN-P05	Tapered Barrel – Syachihoko Mini Anode Busbar (for 1 piece)	1 PC

바렐용 소형 감압 수조

수평 바렐을 안에 넣고 감압할 수 있는 수조입니다.
안에서 바렐을 회전시킬 수 있습니다.
감압함으로써 안에 공기가 쌓이기 쉬운 형상의 제품 내부에 효율적으로 액을 넣어줍니다.

상자형 미니 바렐 (무전해 도금용)

무전해 도금용 드럼 용량 160ml 수평형의 바렐 장치입니다.
드럼이 탈착 가능하게 되어 있으므로, 도금 대상의 출납이 간단합니다. mesh의 크기도 바꿀 수 있습니다.

드럼 회전 수 : 34rpm/min
재질 : PP제
외형 치수(설치 치수) : 130(L) x 140(W) x 370(H) mm
드럼 용량 : 약 160ml
본체 중량 : 1.2kg
내열 온도 : 90°C
입력 전압 : AC100V~240V

무전해용 미니 바렐 (드럼 타입)

무전해 도금용 드럼 용량 145ml의 수평형의 바렐 장치입니다.
드럼이 탈착 가능하게 되어 있으므로, 도금 대상물의 출납이 간단합니다. Mesh의 크기도 바꿀 수 있습니다.
본체는 자기 디스크 타입과 공통입니다.

드럼 회전 수 : 34rpm/min
재질 : PP제
외형 치수(설치 치수) : 140(L) x 100(W) x 250(H) mm
드럼 용량 : 약 145ml
본체 중량 : 0.8kg
내열 온도 : 90°C
입력 전압 : AC100V~240V

무전해용 미니 바렐 (자기디스크 유형)

무전해 도금용 3.5inch 자기 디스크용 수평형의 바렐 장치입니다.
자기디스크를 한번에 6장으로 도금할 수 있습니다.
본체는 드럼타입 (B-73-02A)와 공통입니다.

드럼 회전 수 : 34rpm/min
재질 : PP제
외형 치수(설치 치수) : 140(L) x 100(W) x 250(H) mm
본체 중량 : 0.8kg
내열 온도 : 90°C
입력 전압 : AC100V~240V

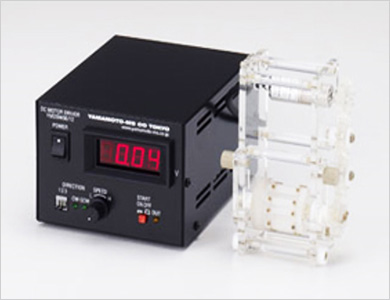

마이크로 바렐, 스터러 포함 Set

전기 드럼용 드럼 용량 15ml의 경사 타입 바렐 장치입니다.
드럼은 10μm의 미세한 수지를 소결시킨 것을 사용하고 있기 때문에 미세한 홀이 뚫려 있습니다.
미세 부품 도금에 사용해 주십시오.

드럼 회전 수 : 34rpm/min
재질 : 아크릴
외형 치수(설치 치수) : 250(L) x 250(W) x 350(H) mm
드럼 용량 : 약 15ml
본체 중량 : 2.7kg
내열 온도 : 65°C
입력 전압 : AC100V~240V

미니 바렐 1-B형 전기 도금용

전기 도금용 드럼 용량 140ml의 수평형의 바렐 장치입니다.
Mesh의 크기도 바꿀 수 있습니다.

드럼 회전 수 : 34rpm/min
재질 : 아크릴 제품
외형 치수(설치 치수) : 120(L) x 90(W) x 220(H) mm
드럼 용량 : 약 140ml
본체 중량 : 0.7kg
내열 온도 : 65°C
입력 전압 : AC100V~240V

TENORI (hand palm-size) Barrel

전기도금용 드럼 용량 15ml의 수평형 바렐 장치입니다.
드럼이 탈착 가능하게 되어 있으므로, 도금 대상물의 출납이 쉽습니다. Mesh의 크기도 바꿀 수 있습니다.

드럼 회전 수 : 34rpm/min
재질 : 아크릴 제품
외형 치수(설치 치수) : 60(L) x 80(W) x 150(H) mm
드럼 용량 : 약 15ml
본체 중량 : 0.2g
내열 온도 : 65°C
입력 전압 : AC100V~240V

수중 바렐 1-B형 전기 도금용

전기 도금용 드럼 용량 60ml의 경사형의 바렐 장치입니다.
드럼에 구멍이 없어서 어떤 작은 것이든 도금할 수 있습니다.
드럼을 원터치로 떼어 낼 수 있습니다.

*교반기 (B-62-p01)는 별매품

드럼 회전 수 : 34rpm/min
재질 : 아크릴 제품
설치 치수 : 350(L) x 250(W) x 280(H) mm
드럼 용량 : 약 60ml
본체 중량 : 3.2g
내열 온도 : 65°C
입력 전압 : AC100V~240V

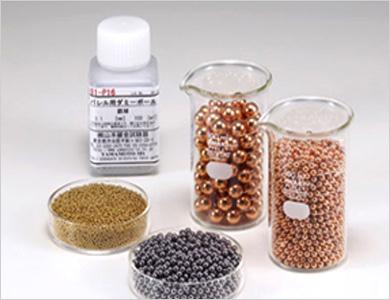

바렐용 더미 볼

바렐 도금용 더미 BALL ABS 수지 또는 세라믹에 구리 도금한 것으로 물에 가라앉습니다. 철, 스테인레스, 황동도 있습니다.
구경은 0.8, 1, 2, 3, 4, 5, 7mm가 표준입니다.

~2mm 미만 세라믹
2mm~ ABS에 구리 • 철 • 황동 • SUS304은 그 자체의 BALL

공업용 붓 도금 – BRUSH PLATING

일반적인 습식 도금처럼 도금 탱크를 이용하지 않고 전용 필구, 정류기 그리고 처리 용액만으로 도금할 수 있습니다.
필구에는 탈지면을 감싸고 사용하는 타입과 붓끝이 붓으로 되어 있는 타입이 있습니다.

붓 도금은?

붓 도금은 전기 도금 기술을 이용한 부분 도금입니다.
일반적인 습식 도금처럼 도금 탱크를 이용하지 않고 전용 필구, 정류기 그리고 처리 용액만으로 도금할 수 있습니다.

붓 도금으로 뭘 할 수 있는지?

붓 도금은 주로 다음과 같은 특징과 용도가 있습니다.

[특징]

1. 설비가 간편
2. 조작이 간단
3. (도금하고 싶은 것이 대형인 경우 등) 분해를 하지 않고 도금이 가능
4. 부분적인 도금이 가능
5. 각종 도금액에 대응

[용도]

1. 마모나 상처 부분의 보수(인쇄 롤 등)
2. 내부식성의 향상
3. 내마모성의 향상
4. 장식 도금(조금 등)
5. 기능 도금(비저항의 향상, 땜납 호색성 향상 등)

붓 도금의 가장 큰 이점은 부분적인 도금이 가능하다는 것입니다. 페사에서는 공업용을 주로 다루고 있으므로 상처와 미도금부의 보수에 사용되는 것이 가장 많습니다.

실제 붓 도금을 하는 방법

01 먼저 기구를 갖춥니다.

상품 번호 : FS-1 (붓 타입)

상품 번호 : S-10 (카본 타입)

붓 도금은 붓 같은 기구를 사용하는 경우도 있지만 일반적으로 공업용은 금속 등의 전극소재에, 탈지면 등을 감아서 사용합니다.
이를 “붓” 또는 “필구”라고 합니다.

붓 도금할 경우 도금의 종류에 따라 전극의 소재가 바뀌기 때문에, 폐사에서는 다음 조건을 권장하고 있습니다.

명칭	상품 번호	상품명	문필의 재질
도금액	BP-AU-02	노시안금도금액 50ml	백금-탄소
	BP-AG-03	노시안은도금액
	BP-PT-01	백금도금액 100ml
	BP-RH-01	로듐도금액 25ml	백금
	BP-NI-01	니켈 (산성)	탄소
	BP-NIW-01	니켈 텅스텐
	BP-CR-01	크롬 (3가) 도금액
	BP-CU-01	구리 (산성)
	BP-CU-03	후막용구리 (산성)	구리
	BP-SN-02	주석 (산성)	주석-탄소
	BP-ZN-02	아연 (산성)	아연
전처리액	BP-ELC-01	B전해탈지	탄소
	BP-ACT-01	활성화 용액 1
	BP-E-01	크롬박리

* 특히 표기가 없으면 액량은 500ml

그리고 상기 이외의 도금 용액과 전극의 형상도 여러가지가 있습니다. 자세한 사항은 문의 주세요.
또 공업용의 경우는 높은 전압을 필요로 하기 때문에 그에 상응한 전원을 준비해 주십시오.
폐사에서는 이하의 전원이 있습니다.

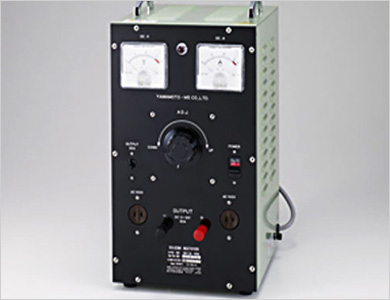

· B-63붓 도금/알루마이트용 직류 전원 20V/10A
· B-64붓 도금/알루마이트용 직류 전원 30V/30A(*수주 생산)
· B-67할셀/붓 도금용 직류 전원(3A2형식)15V/3A

02 실제로 도금해본다

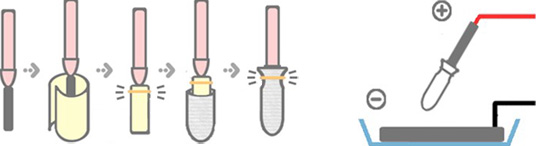

1) 우선은 필구의 준비를 합니다.

모필형의 것은 그대로 쓰지만, 붓끝이 금속 등 고체의 것은 도금액 유지를 위해 붓끝에 탈지면을 단단히 두르고, 마지막으로 튜브 가제를 덮어서 고무 밴드 등으로 고정합니다. (튜브 거즈를 붙여 없는 경우도 있습니다.)

필구의 준비가 되면 필구의 뒤에 전원 양극 측(빨강/+)의 도선을 도금하고 싶은 쪽에 음극 측(흑/-)의 리드선을 연결해주세요.

2) 도금하고 싶은 사물에 전처리합니다.

전처리는 “탈지”과 “활성화”입니다. 순서는 전해 탈지 -> 수세 -> 활성화 -> 수세 순으로 실시합니다.
(전기 탈지, 활성화에 대해서는 FAQ을 보세요)

우선 전원 스위치를 넣고 적정 전류 값으로 설정하고 필구를 전해 탈지 용액에 담근 후, 도금하고 싶은 부분에 필구를 댑니다.
그러면 전기가 흘러 표면의 오염이 제거됩니다.

어느 정도 탈지를 하였다면, 흐르는 물로 수세를 하여주세요. 수세 후, 활성화도 똑같이 하고 다시 수세합니다.

* 수세에는 전원은 필요 없습니다.
* 오염물이 남아있으면 도금이 잘 되지 않으므로 올바르게 처리해주세요.

3) 도금합니다

전처리와 마찬가지로 전원의 스위치를 넣고 전류 값을 적정 값으로 설정합니다. 그리고 필구를 희망하는 도금 용액에 담가 전 처리한 부분에 필구를 대면 즉시 도금이 붙습니다. 이 때 필구를 천천히 움직이며 도금하십시오. 움직이지 않으면 타는 도금의 원인이 되는 경우가 있습니다.
도금이 되는(금속이 석출하다)원리는 일반 전기 도금과 같습니다. (아래 그림 참조)
